一、 性能和用途

該試驗機是針對木板、板材、人造板及飾面人造板進行各種理化性能試驗測試研制的，能夠滿足GB17657-1999《人造板及飾面人造板理化性能方法》，進行順紋抗壓強度測定，更換相應輔具可進行內結合強度試驗、表面結合強度試驗、膠合強度試驗，靜曲強度試驗，彈性模量試驗，握螺釘力試驗等，是各級質檢部門和生產企業的理想測試設備，可為您提供準確的試驗結果。

二、 主要技術規格

1zui大試驗力： 20KN

2精度等級： ±1%

3試驗空間（寬 * 高）： 380 * 400mm

4主機外型尺寸（寬 * 長 * 高）： 500 * 350 * 500mm

5重量（㎏）： 80

6電源電壓：AC220V±10%   50Hz

三、 機構簡述

該試驗機由主機、附件、數顯表等三部分組成。

⒊1工作原理

本機是通過轉動液壓加荷來實現試件的壓縮、彎曲、剪切等各項試驗。在試驗過程中，負荷傳感器測定試驗力的大小，經過濾波放大和A/D轉換，傳送到單片機，單片機采集、處理試驗數據并顯示，同時進行過載判斷處理與保護。

試驗機工作原理框圖如下：

主機→ 傳感器 → 濾波放大→分檔→A/D→ 單片機處理→ 顯示

四、 安裝與調整

本機作為一種jing密的測試設備，其安裝、調整及工作環境都有一定的要求，以保證測試結果的準確性和試驗機的正常工作。

⒋1試驗機的工作條件：

⒋⒈1在室溫10-35℃范圍內，相對溫度不大于80%；

⒋⒈2在穩固的基礎或工作臺上正確安裝；

⒋⒈3在無震動的環境中；

⒋⒈4在周圍無腐蝕性介質，無電磁場干擾的清潔環境中；

⒋⒈5電源電壓允許的波動范圍為AC220V±10%，50Hz；

⒋⒉ 試驗機的安裝

⒋⒉1用戶在開箱前，應首先檢查包裝箱是否完好，打開包裝箱后，對照裝箱單檢查試驗機及附件是否齊全無損，之后，即可取出試驗機。

⒋⒉2把試驗機置于堅固的平臺上，用水平泡找出水平，調整機架下方的四只地腳螺釘，使機器處于水平位置，（要求水平誤差不大于2‰）

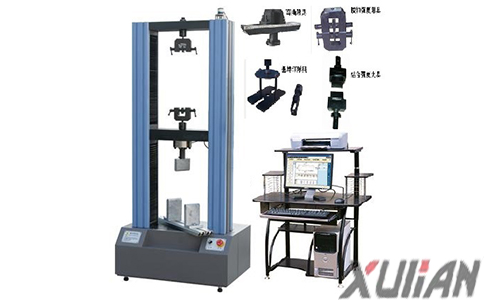

因設備不斷更新，此圖片僅供參考，可為客戶定做液壓缸控制，減輕人體勞力。
