一、 設備簡介

板簧疲勞試驗機主要用于對汽車鋼板彈簧進行疲勞性能試驗的專用設備，該試驗機通過液壓伺服方式來實現對汽車鋼板彈簧的靜態試驗、動態試驗和疲勞性能試驗，本試驗臺可對汽車鋼板彈簧總成在特定條件下，進行預壓后，檢測其剛度大小；可以按預置弧高測量負荷大小，也可以通過預置負荷測量弧高大小；在規定的應力下進行鋼板彈簧的疲勞試驗。

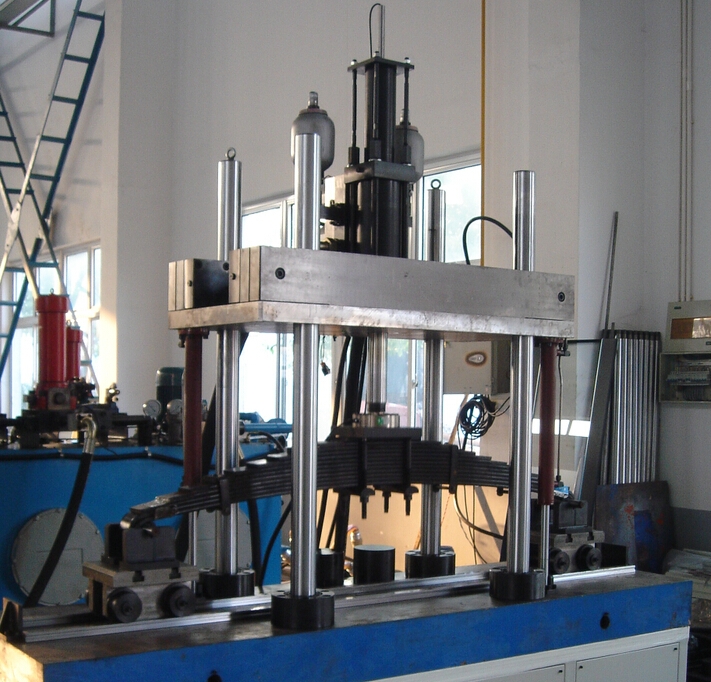

                                                                                                     板簧疲勞試驗機
二、主要構成部分及特點

主要由主機系統、液壓系統、伺服控制系統、強電控制系統、計算機數據處理系統等部分組成。
主機的試驗框架為四柱式框架結構，剛性好、強度大、適用范圍廣?？蚣苌隙藱M梁設置升降機構，可隨意調節高度，便于安裝不同試樣。四柱固定于試驗平臺上，試驗平臺設計加工貫通滑槽，以備試驗小車在上面滑動。伺服作動器安裝在活動橫梁上，試驗平臺水平放置于地面上。
本機具有油源過壓保護；油溫互鎖保護；計數器予置值互鎖保護；負荷、位移上、下限設定值超限保護；電機過流保護級安全防護等多種保護功能。

三、主要參數


序號	項        目	主要規格、技術參數和技術指標
1	最大試驗力	±300kN（21MPa）
2	靜態示值精度	±1%（2%-100%FS）
3	動態波動度	≤±1%FS
4	頻率范圍	0.1-10HZ
5	控制方式	力、位移全數字閉環系統
6	主要輸入試驗波形	正弦波、方波、三角波、梯形波、靜態試驗斜波等
7	所需伺服閥流量	700L/min
8	有效試驗空間	高度1000mm,柱間距離≥580×750
9	空間調整方式	液壓升降、鎖緊移動橫梁
10	作動器行程	±150mm
11	位移示值精度	≤±0.5%FS


四、適用標準

板簧疲勞試驗機可以完成
JB3383《汽車鋼板彈簧臺架試驗方法》、
JB523《汽車鋼板彈簧技術要求》
QC T 29035-91《汽車鋼板彈簧技術條件》標準中要求的相關試驗。

五、售后服務

1、三承諾：
*  承諾2小時內響應客戶所提問題
* 承諾省內24-48小時內把客戶提出的問題處理完畢
*  承諾為客戶提供終生的咨詢服務和設備維修服務
2、三保”服務：
*  保會：保證專門技術操作培訓，簡易機型-電話培訓，復雜機型-上門培訓
*  保修：保修一年，一年內無人為誤操作，全部免費保修
*  保換：如出現購買錯機型，15個工作日內保換
3、三負責：
*  對運輸過程中出現損壞負責
*  對使用中機器本身原因負責
我們承諾保證專門技術的操作培訓，簡易機型-電話培訓，復雜機型-上門培訓
